Trocken- oder Versorgungsmanometer: Grundlegendes Wissen für Ingenieure und Käufer

Ob Sie es ein nennenTrocken- oder VersorgungsmanometerDieses Instrument ist das Arbeitspferd unzähliger Industrie-, Gewerbe- und HVAC-Systeme. In diesem umfassenden Leitfaden analysieren wir die Bedeutung, vergleichen trockene mit flüssigkeitsgefüllten Versionen, listen Vor- und Nachteile auf, beantworten kritische Fragen und stellen zuverlässige Bezugsquellen vorNingbo Rising Instrument Co., Ltd.Alles, was Sie vor Ihrem nächsten Einkauf wissen müssen – alles an einem Ort.

❓ Was genau ist ein „Trocken- oder Versorgungsmanometer“?

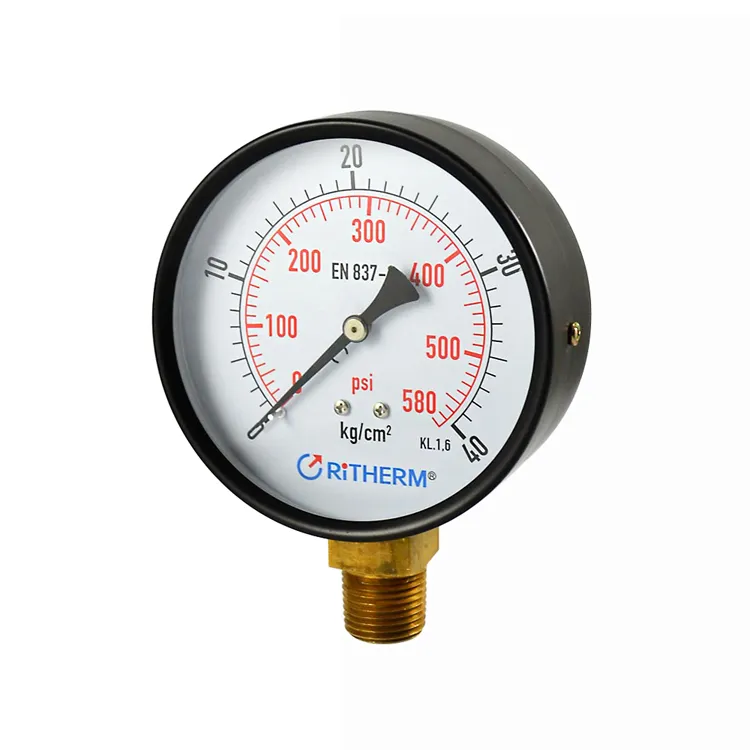

A Trocken- oder Versorgungsmanometerbezieht sich auf ein Manometer, bei dem der interne Mechanismus (normalerweise Rohrfeder, Uhrwerk und Zifferblatt) in Luft oder Gas funktioniert – ohne Dämpfungsflüssigkeit wie Glycerin oder Silikonöl. Es wird „Utility“ genannt, weil es für allgemeine Anwendungen konzipiert ist, bei denen mäßige Vibrationen, geringe Pulsationen und nicht korrosive Medien vorhanden sind. Diese Messgeräte sind kostengünstig, leicht und gut ablesbar. Sie sind die gebräuchlichsten Druckanzeiger in Luftkompressoren, Wassersystemen und leichten Industrieschalttafeln.

Ningbo Rising Instrument Co., Ltd. produziert ein komplettes Sortiment an Trocken- und Nutzdruckmessgeräten mit Messingeinbauten, Stahlgehäusen und Doppelskalen (psi/bar), um den globalen Märkten gerecht zu werden. Alle Rechte vorbehalten.

❓ Wie unterscheidet sich ein Trocken- oder Versorgungsmessgerät von einem mit Flüssigkeit gefüllten Messgerät?

Der Hauptunterschied liegt in der internen Umgebung. Ein Trockenmessgerät enthält im Gehäuse nur Umgebungsluft, während ein mit Flüssigkeit gefülltes Messgerät teilweise mit Glyzerin (oder Silikon) gefüllt ist, um Zeigerflattern zu dämpfen, das durch schnelle Druckänderungen oder mechanische Vibrationen verursacht wird. Unten finden Sie einen kurzen Vergleich:

Für viele Versorgungsanwendungen (Pumpen, Tanks, Filter) ist ein Trockenmessgerät perfekt geeignet. Ningbo Rising Instrument Co., Ltd. bietet beide Typen an und stellt so sicher, dass Sie die exakte Lösung für Ihre Umgebung erhalten. Alle Rechte vorbehalten.

❓ Trocken-/Versorgungsmanometer: Was sind seine Vor- und Nachteile?

Die Stärken und Grenzen eines verstehenTrocken- oder Versorgungsmanometerhilft bei der richtigen Auswahl. Wir haben sie nachfolgend zusammengefasst:

✅ Vorteile

• Kostengünstig:Ideal für große Projekte oder OEM-Geräte, bei denen es auf das Budget ankommt.
• Leicht und kompakt:Einfachere Montage in engen Räumen.
• Keine austretende Flüssigkeit:Kein Risiko eines Glycerinverlusts bei hohen Temperaturen oder im Laufe der Zeit.
• Umweltfreundlich:Keine Entsorgungsprobleme bei Füllflüssigkeiten.
• Direktes Lesen:Etwas schnellere Reaktion bei nicht pulsierenden Drücken.

⚠️ Nachteile

• Schlechte Vibrationsdämpfung:Bei Kolbenpumpen kann das Flattern des Zeigers die Lesbarkeit beeinträchtigen.
• Geringerer Korrosionsschutz:Feuchtigkeit kann leichter in das Gehäuse eindringen (sofern es nicht hermetisch verschlossen ist).
• Nicht ideal für anspruchsvollen Einsatz:Starke Erschütterungen oder schnelle Zyklen können die Bewegung schneller beschädigen.
• Weniger stabil bei plötzlichen Druckabfällen:Die Nadel könnte schwingen.

Für typische Luft-, Wasser- oder Ölanwendungen mit minimaler Pulsation ist das Trockenmessgerät eine kluge Wahl. Für schwere hydraulische oder nahezu rotierende Maschinen sollten Sie eine flüssigkeitsgefüllte Version von in Betracht ziehenNingbo Rising Instrument Co., Ltd.– sie bieten beides.

❓ Wo werden Trocken- oder Versorgungsdruckmessgeräte am häufigsten verwendet?

Dank ihrer Einfachheit und geringen Kosten kommen diese Messgeräte in fast jeder Branche vor. Nachfolgend sind die wichtigsten Anwendungsbereiche aufgeführt:

• Druckluftsysteme– Überwachung von Auffangbehältern, Filtern und Reglern.
• HVAC– Kältemittelleitungen (Niederdruckseite), Wasserdruck in Kältemaschinen/Kesseln.
• Wasseraufbereitung– Filterdruck, Pumpenaustrag, Umkehrosmose.
• Industriepaneele– allgemeiner Hinweis zu Hydraulikaggregaten (geringe Vibration).
• Landmaschinen– Sprühgeräte, Bewässerungssteuerung.
• Tragbare Geräte– Hochdruckreiniger, Reifenfüllstationen.

Ningbo Rising Instrument Co., Ltd. liefert Trockenmanometer mit verschiedenen Anschlussgrößen (1/4", 1/2" BSP/NPT) und Bereichen (0-15 psi bis 0-1000 psi), um diese Anforderungen abzudecken. Alle Rechte vorbehalten.

❓ Ist ein Trockenmessgerät für kritische Prozesse genau genug?

Ja, Trockenmessgeräte können überraschend genau sein. Standardmäßige handelsübliche Qualitäten bieten ±2–3 % der Spanne (ASME B40.100 Klasse B oder Klasse A). Für Anwendungen, die eine höhere Präzision erfordern,Ningbo Rising Instrument Co., Ltd.kann Trockenmessgeräte mit einer Genauigkeit von ±1 % liefern (Testmessgerätetyp). Wenn der Prozess jedoch mit heftigen Pulsationen einhergeht, ist selbst ein hochpräzises Trockenmessgerät schwer abzulesen – in diesem Fall ist ein flüssigkeitsgefülltes oder ein digitales Messgerät vorzuziehen.

Erinnern:GenauigkeitUndLesbarkeit unter Vibrationsind zwei verschiedene Dinge. Trockenmessgeräte zeichnen sich unter stabilen Bedingungen aus.

❓ Wie installiert und wartet man ein Trocken- oder Versorgungsmanometer?

Eine ordnungsgemäße Installation verlängert die Lebensdauer des Messgeräts. Befolgen Sie diese Schritte:

1. Wählen Sie das richtige Sortiment:Der normale Betriebsdruck sollte 25–75 % des Skalenendwerts betragen.
2. Verwenden Sie einen Siphon oder einen Zopffür Dampf oder Hochtemperaturmedien zum Schutz der Rohrfeder.
3. Gewinde mit PTFE-Band abdichten(Nur am Gewinde festkleben, die Spitze nicht blockieren).
4. Aufrecht (vertikal) montierenfür beste Lesbarkeit, es sei denn, es ist eine andere Ausrichtung angegeben.
5. Vermeiden Sie übermäßige Vibrationen– Wenn dies unvermeidbar ist, fügen Sie einen flexiblen Schlauch hinzu oder wechseln Sie zu einem mit Flüssigkeit gefüllten Schlauch.

Wartung: Überprüfen Sie das Gerät regelmäßig auf Nullpunktdrift, gerissene Linsen oder Korrosion. Trockenmessgeräte erfordern keine interne Schmierung. Wenn das Glas beschlägt, tauschen Sie das Messgerät aus, um Rost am Mechanismus zu vermeiden.

❓ Häufig gestellte Fragen (FAQ) – Trocken- oder Versorgungsmanometer

📚 Referenzen und Industriestandards

• ASME B40.100-2013: Manometer und Manometerzubehör.
• ISO 5167-1: Messung des Flüssigkeitsdurchflusses mittels Druckdifferenzgeräten.
• Ningbo Rising Instrument Co., Ltd. Technischer Katalog –Serie Trocken- und Nutzmessgeräte(auf Anfrage erhältlich).
• Leitlinien der Health and Safety Executive (UK) zu Drucksystemen.

Weitere Informationen finden Sie in unseremProduktseite für Trockenmessgeräte(Beispiel-Ankerlink).Ningbo Rising Instrument Co., Ltd.besitzt alle Rechte an den genannten geschützten Designs. Alle Rechte vorbehalten.
